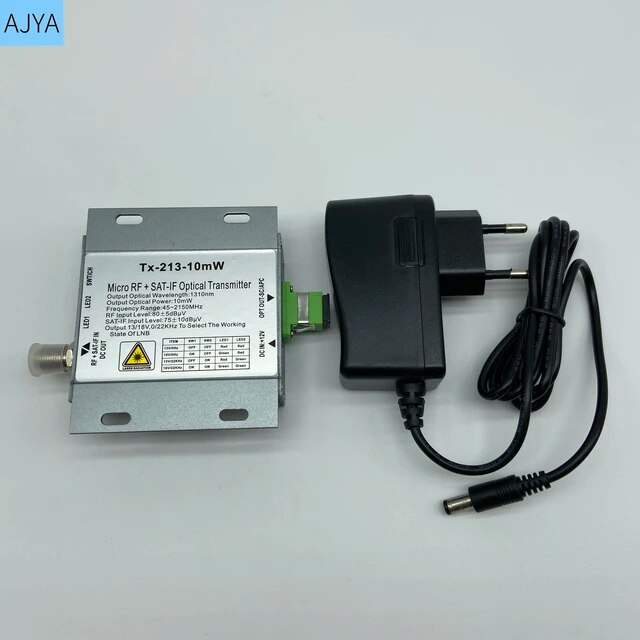

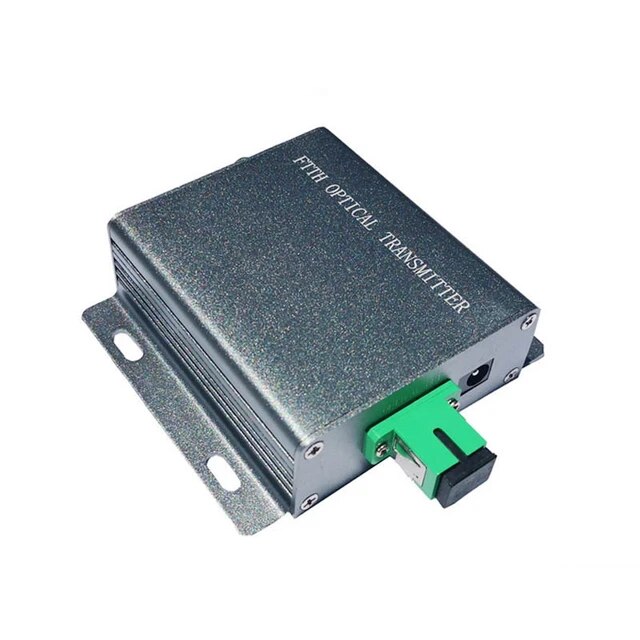

CATV & SAT IF Mini Optical Transmitter GGE-20FT CATV & SAT IF Mini Optical Transmitter แปลงสัญญาณดิจิตอลทีวีและดาวเทียม เป็นแสง (ไฟเบอร์อ๊อฟติก) เหมาะสำหรับพื้นที่ ที่ต้องการติดตั้งจานดาวเทียมและดิจิตอลทีวีไกลๆจากห้องส่ง หรือ ต้องการลากสายไฟเบอร์อ๊อฟติกทดแทนสายอากาศทีวีเดิม หรือระบบสายอากาศทีวีของท่านต้องลากสายไปไกลๆจากห้องส่ง ช่วยเพิ่มทางเลือกสำหรับช่างอีก 1ช่องทาง
optical transmitter, adopt high linearity DFB laser, modulated directly, It can transmit 45-2600MHz digital TV.
Optical operating wavelength is optical as 1310nm or 1550nm. 1550nm optical transmitter, ITU standard wavelength can be selected, suitable for DWDM to realize network-upgrading and capability-expansion. Meanwhile, add EDFA can amplify the optical power, compatible with any FTTx PON technology.
Performance Characteristics
l Smart digital display & control monitor system, simplified operation.
l Combined RF in port or separate CATV/SAT IF RF in port can be customized.
l High band wide 47-2600MHz.
l Suitable for digital TV and satellite TV application.
l 1310nm/1550nm optical output power from 2~10mW optional.
l 1550nm Tx can be amplified by EDFA, YEDFA to cover large scaled FTTH.
l Alumininum casing, good heat dissipation and performance.
l Compatible with any FTTx Pon technplogy.
Application、
echnical Specification
Item
GGE-20FT-1310/GGE-20FT-1550
Optical
Wavelength (nm) 1300±10 or 1550±20
Wavelength stability (pm/℃)
-1~0
SMS (dB)
35
Optical output power (mW)
2~10
Connector type
SC/APC or FC/APC
CATV
Frequency range (MHz)
47~865
CNR (dB)
≥51
Flatness (dB)
±0.75
C/CTB (dB)
≥65
C/CSO (dB)
≥65
Output Impedance(Ω)
75
Output return Impedance(dB)
＞16
Input range (dBμv)
15~25 (AGC)
SAT IF
Frequency Range(Mhz)
950~2600
IF Output Power(dBm)
-40~-25
Flatness(dB)
±1.50
CNR(dB)
29
CSO(dB)
-36
CTB(dB)
-36
To LNB voltage(V)
13/18
To LNB Max. Current(mA)
300
General Parameter
Power Voltage(VDC)
24 (DC Adaptor)
External Solar Battery Panel
29~36VDC 120W(Battery)
Charger Socket
24VDC Charger
Power consumption(A)
0.5
Size(L*H*W)
210*150*60
Package
1piece/Box 10pcs/Ctn.
Gross Weight(Kg)
14.5/Ctn
Ctn. Dimension(cm)
53*37.5*29.2
